La relación de compresión





Es la diferencia de presiones que existe entre la descarga (Alta Presión) y la succión (Baja Presión) o también la podemos definir como el esfuerzo mecánico que hace el compresor para comprimir. Mientras que las presiones de succión y descarga se usan para calcularla, la relación en sí es independiente. La relación de compresión es la relación de la presión absoluta de la descarga (psia) a la presión absoluta de succión (psia).
La presión absoluta es la presión que existe arriba de un vacío perfecto y la presión manométrica varía con la altitud y las condiciones climáticas (psig).

Proceso de cálculo:

Presión de descarga = 274 psig
Presión de succión   =   40 psig
Convertimos a libras absolutas sumando 14.7 de la presión atmosférica:
Presión de descarga = 274 psig + 14.7 = 288.7 psia
Presión de succión   =   40 psig + 14.7 =   57.7 psia
Dividimos la presión absoluta de la descarga entre la presión absoluta de succión
288.7 / 57.7 = 5.0
La relación de compresión es de 5:1 (Cinco a Uno)

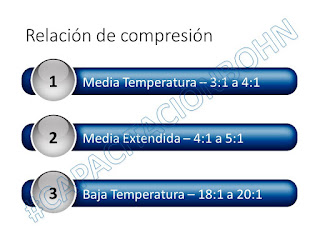

Las relaciones compresión recomendadas son:
  • Media Temperatura el radio de compresión de diseño oscila entre 3:1 a 4:1
  • Media Extendida el radio de compresión de diseño oscila entre 4:1 a 5:1
  • Baja Temperatura el radio de compresión de diseño oscila entre 18:1 a 20:1
